Verktygsmakarens mångfacetterade roll i modern tillverkning

Definiera verktygsmakarens hantverk

En verktygsmakare fungerar som en central del av precisionstillverkning och överbryggar designintentioner med konkreta produktionsverktyg. Dessa skickliga yrkesmän arbetar i en verktygsverkstad och specialiserar sig på tillverkning och verktygsunderhåll av formkomponenter, vilket säkerställer att varje komponent uppfyller höga standarder. Från att läsa komplexa ritningar till att optimera produktionsflöden är deras expertis oumbärlig för att skapa verktyg av formmakarkvalitet som driver industriell effektivitet.

Kärnansvar för en verktygsmakare

1. Behärskning av teknisk dokumentation

• Tolkning av CAD-ritningar: Analysera 2D/3D-modeller (t.ex. SolidWorks, AutoCAD) för att extrahera dimensioner, toleranser (±0,01 mm) och krav på ytfinish för tillverkning av formkomponenter.

• Materialspecifikationsanalys: Identifiera optimala material för verktyg – allt från H13-verktygsstål för högvolymformar till aluminium för snabba prototyptillverkningsjiggar.

• Processplanering: Utveckla stegvisa bearbetningssekvenser för verktygstillverkningsuppgifter, med balans mellan effektivitet och precision.

2. Expertis inom precisionsbearbetning

• Konventionell bearbetning:

• Svarvar: Svarva cylindriska komponenter (t.ex. gjutkärnor) med diametrala toleranser på ±0,005 mm.

• Fräsmaskiner: Skapa komplexa håligheter via 3-axliga/5-axliga uppställningar för formtillverkningsprojekt.

• CNC-drift:

• Programmera och kör CNC-fräsar/gnistmaskiner för att producera invecklade forminsatser, med hjälp av G-kod för repeterbar precision vid tillverkning av formkomponenter.

• Efterbehandling:

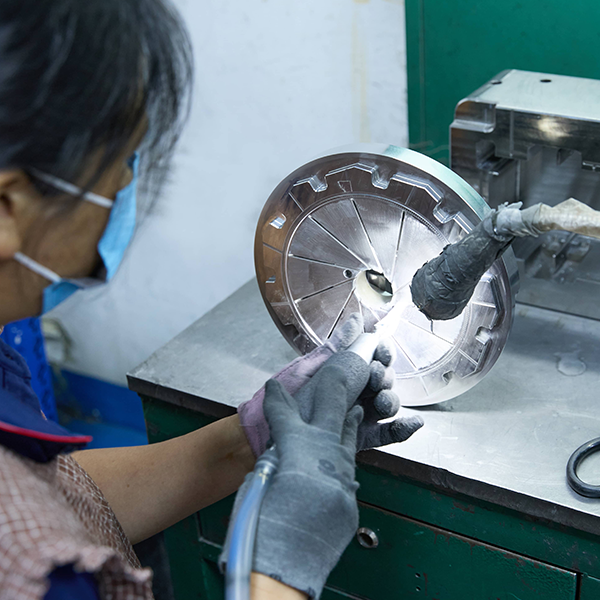

• Slipa och polera ytor till Ra <0,8 μm för formar av optisk kvalitet, med diamantslipmedel och läppplattor.

3. Mätteknik och kvalitetskontroll

• Precisionsmätningar:

• Använd mikrometrar, skjutmått och CMM (koordinatmätmaskiner) för att verifiera dimensioner, det kritiska steget i tillverkning av gjutformskomponenter.

• Utför GD&T-inspektioner (geometrisk dimensionering och tolerans) för att validera form, passform och funktion.

• Första artikelinspektionen (FAI):

• Dokumentera och rapportera resultat för initiala verktygsprototyper, i samarbete med ingenjörer för att lösa avvikelser i verktygstillverkningsprojekt.

4. Tillverkning av jigg, fixtur och mall

• Jiggdesign: Skapa fixturer för repeterbar positionering av delar vid CNC-bearbetning, vilket minskar uppställningstiderna med 50 % i verktygsverkstadsmiljöer.

• Malltillverkning: Maskinprecisionsstyrningar för manuella monteringsprocesser, vilket säkerställer konsekvens i små volymer av formtillverkning.

• Specialverktyg: Tillverka anpassade skärverktyg (t.ex. formverktyg, brotschar) för unika geometrier som inte kan uppnås med standardutrustning.

5. Underhåll av verktyg och form

• Förebyggande underhåll:

• Utför schemalagda inspektioner av formar/matriser och byt ut slitna komponenter (utkastarstift, styrbussningar) för att bibehålla detaljkvaliteten.

• Återuppbygg håligheter och kärnor via svetsning (TIG/MIG) och ombearbetning, vilket förlänger verktygens livslängd med 30–50 %.

• Korrigerande reparationer:

• Felsök problem som flash- eller dimensionsavvikelser i produktionsverktyg och implementera korrigeringar utan att störa tillverkningsscheman.

6. Tvärfunktionellt samarbete

• Designoptimering:

• Samarbeta med ingenjörer för att förfina tillverkningsdesignen för formkomponenter och föreslå DFM-förbättringar (Design for Manufacturability), såsom dragvinklar eller ribbplaceringar.

• Processteknik:

• Rekommendera bearbetningsstrategier för att minska kostnaderna – t.ex. att byta från 5-axlig fräsning till gnistgnist för komplicerade verktygstillverkningsfunktioner.

• Utbildning och kunskapsdelning:

• Handleda junior personal i bästa praxis för verktygsverkstäder, överföra expertis inom precisionsbearbetning och formreparation.

7. Säkerhet och efterlevnad

• Säkerhetsprotokoll:

• Tillämpa procedurer för låsning/märkning för maskinunderhåll och säkerställa korrekt användning av personlig skyddsutrustning (handskar, ögonskydd) i verktygsverkstadsmiljöer.

• Överensstämmelse med kvalitetssystemet:

• Följ ISO 9001-standarderna för dokumentation och spårbarhet, särskilt i medicinska eller flyg- och rymdprojekt.

Nödvändiga färdigheter och expertis

• Teknisk kompetens: Behärskning av manuella/CNC-maskiner, mätverktyg och CAD/CAM-programvara (t.ex. Mastercam, Fusion 360).

• Problemlösning: Förmåga att lösa bearbetningsfel eller verktygsfel på ett kreativt sätt, avgörande för utmaningar vid tillverkning av formkomponenter.

• Noggrannhet: Förmåga att arbeta inom toleranser på mikrometernivå, ett kännetecken för elitverktygstillverkare.

• Materialkunskap: Förståelse för metallurgi (värmebehandling, legeringsegenskaper) och plastiskt beteende i formtillämpningar.

Verktygstillverkaren i Industri 4.0

• Digitala verktyg: Använd IoT-sensorer för att övervaka verktygsslitage i realtid och schemalägg underhåll proaktivt i verktygsverkstadens miljöer.

• Additiv tillverkning: 3D-utskrift av jiggar/fixturer eller forminsatser (via SLM), vilket minskar ledtiderna för anpassade verktygsprojekt.

• AI-driven programvara: Utnyttja maskininlärning för att optimera CNC-verktygsbanor för effektivitet och precision vid tillverkning av formkomponenter.

Slutsats: Tillverkningsindustrins okända arkitekter
